表面組裝技術（Surface Mount Technology）的縮寫就是我們常說的SMT貼片加工，是現代生產集成電路板不可或缺的工藝，SMT貼片加工工藝的好壞直接影響到了PCB線路板的質量，想要做好SMT貼片產品，首先就要對構成SMT貼片加工加基本要素有清晰的認識，接下來專注SMT貼片領域10年的雅鑫達電子就給大家介紹一下構成SMT貼片加工工藝的基礎要點：

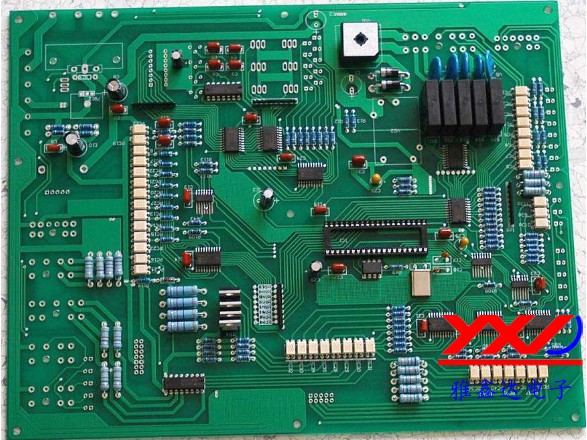

SMT貼片加工基本工藝構成要點：

1、絲印-->2、點膠--> 3、貼裝--> 4、固化--> 5、回流焊接--> 6、清洗-->7、 檢測-->8、 返修

1、絲印：

  其作用是將焊膏或貼片膠漏印到PCB的焊盤上，為元器件的焊接做準備。所用設備為絲印機（絲網印刷機），位于SMT生產線的最前端。

2、點膠：

  它是將膠水滴到PCB的的固定位置上，其主要作用是將元器件固定到PCB板上。所用設備為點膠機，位于SMT生產線的最前端或檢測設備的后面。

3、貼裝：

  其作用是將表面組裝元器件準確安裝到PCB的固定位置上。所用設備為貼片機，位于SMT生產線中絲印機的后面。

4、固化：

  其作用是將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起。所用設備為固化爐，位于SMT生產線中貼片機的后面。

5、回流焊接：

  其作用是將焊膏融化，使表面組裝元器件與PCB板牢固粘接在一起。所用設備為回流焊爐，位于SMT生產線中貼片機的后面。

6、清洗：

   其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機，位置可以不固定，可以在線，也可不在線。

7、檢測：

   其作用是對組裝好的PCB板進行焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀（ICT）、飛針測試儀、自動光學檢測 （AOI）、X-RAY檢測系統、功能測試儀等。位置根據檢測的需要，可以配置在生產線合適的地方。

8、返修：

   其作用是對檢測出現故障的PCB板進行返工。所用工具為烙鐵、返修工作站等。配置在生產線中任意位置。
